Roboty do cięcia plazmowego

JINFENG® jest profesjonalnym chińskim producentem i dostawcąRoboty do cięcia plazmowegoz przystępną ceną. TheRoboty do cięcia plazmowegoto wysokowydajna automatyczna linia tnąca do obróbki taśm, prętów tłuszczowych dla stoczni, z płyt do cięcia tlenowo-paliwowego na długie taśmy, czyszczenia krawędzi, znakowania atramentowego, cięcia plazmowego.

PBG400



Roboty do cięcia plazmowego



dla wszystkichRoboty do cięcia plazmowegoktóre produkowane przez JINFENG WELDCUT będą objęte 2-letnią gwarancją i są wyposażone w stoły rolkowe, wózek poprzeczny, filtr przeciwpyłowy, system cięcia plazmowego i opcjonalne funkcje, takie jak urządzenie do znakowania punktowego, znakowanie atramentowe za pomocą robota i obsługują wszystkie interfejsy CAD-CAM. PBGRoboty do cięcia plazmowegoto najbardziej zaawansowana zrobotyzowana linia do cięcia plazmowego, która zwiększa produktywność użytkowników końcowych z różnych branż.



Specyfikacje



Model	Rozebrać się	Długość	Waga
		12000 mm	1,5 T
PBG400	100*5mm â 400*30mm
Obsługuje cięcie plazmowe, znakowanie plazmowe, znakowanie atramentowe, oprogramowanie CAD-CAM



Funkcja i zastosowanie



1.PBGRoboty do cięcia plazmowegoto wysoce zautomatyzowane linie tnące zintegrowane z różnymi urządzeniami. Za pomocą jednej kluczowej operacji jednego operatora linia rozpoczyna automatyczne przetwarzanie od załadunku materiału, cięcia płyt wielogłowicową maszyną do cięcia tlenowo-paliwowego, czyszczenia krawędzi, znakowania atramentowego, cięcia plazmowego i rozładunku części.

2. Linia może być w pełni zintegrowana z systemem MES i umożliwiać zdalne sterowanie za pomocą przeglądarki zespołu, aby inżynierowie producenta mogli łatwo przeprowadzić zdalną diagnostykę w celu rozwiązania problemów przez Internet bez wysyłania inżynierów na miejsce pracy.

3. System CNC zapewnia pełną kontrolę nad wszystkimi głównymi systemami liniowymi (robot, stół rolkowy, przenośnik poprzeczny, wózek pomiarowy i chwytak, system znakowania)

4.Może odczytywać pliki *.gen utworzone z Tribon/AM, pliki DSTV wyeksportowane z oprogramowania do projektowania TEKLA i inne formaty.

5. TheRoboty do cięcia plazmowegosą szeroko stosowane w przemyśle stoczniowym, stoczniowym i morskim do cięcia plazmowego usztywnień w celu wykonania płaskich paneli, podwójnych konstrukcji dna, podzespołów, grodzi, wstęg, mikropaneli dla różnych statków / statków. z PBGRoboty do cięcia plazmowego, stocznie lub przemysł stoczniowy mogą zwiększyć swoją produkcję i zmniejszyć siłę roboczą.



Detale

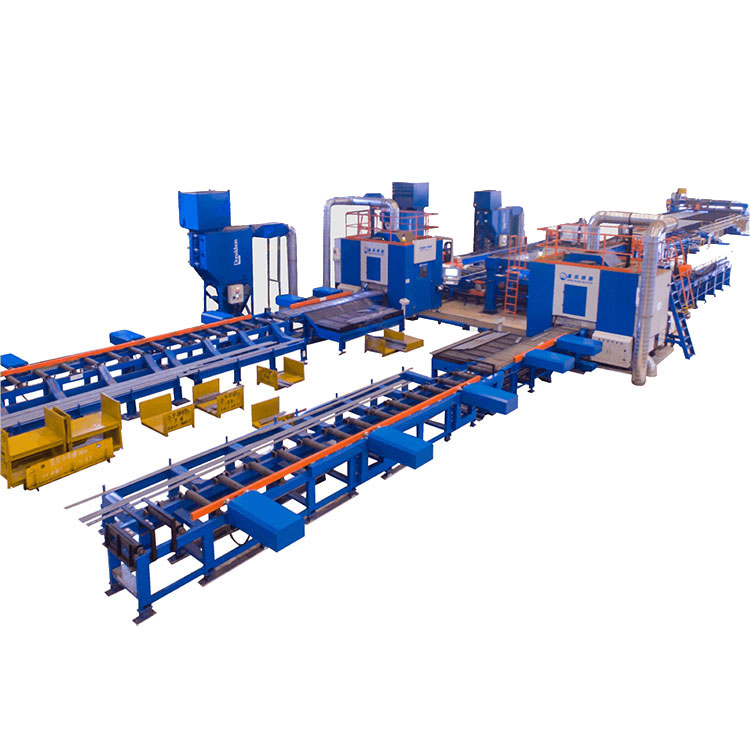

PBG400Roboty do cięcia plazmowegoskłada się z:

Wielopalnikowa maszyna do cięcia tlenem

Przenośniki rolkowe

Linia do czyszczenia krawędzi

Maszyna do fazowania krawędzi

Przenośniki poprzeczne

Znakowanie tuszem z ramieniem robota

Wejściowy stół rolkowy

Komora cięcia plazmowego robota z filtrem przeciwpyłowym

Przenośnik taśmowo-płytowy do sortowania krótkich części

Wyjściowy stół rolkowy dla części długiej

Stół odbiorczy dla części długiej



Widok struktury

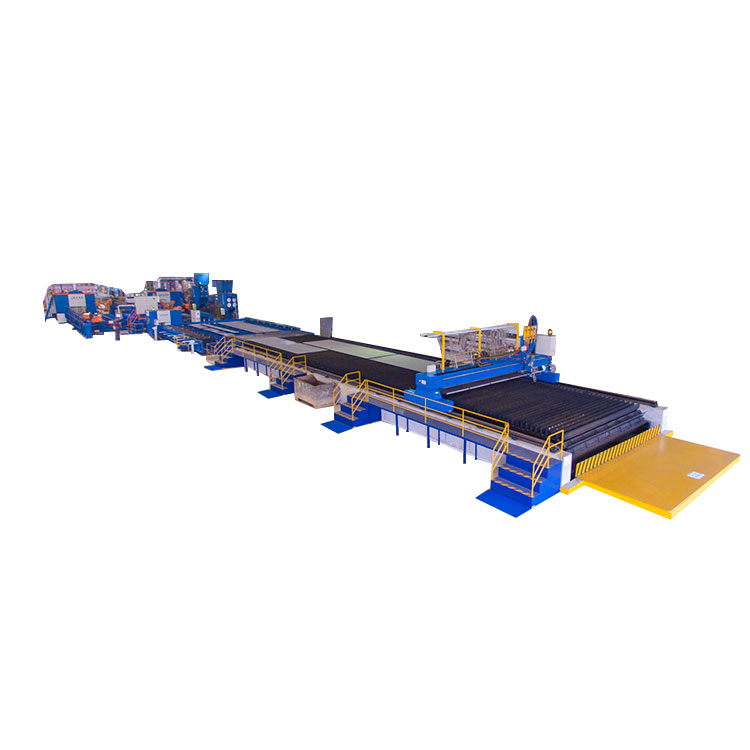

Wielopalnikowa maszyna do cięcia tlenem

Maszyna do cięcia tlenowo-paliwowego jest wyposażona w wiele palników do wzdłużnego cięcia blachy stalowej na wiele długich pasów. Maszyna jest zaprojektowana w konstrukcji bramowej i zintegrowana ze stołem rolkowym do przesuwania długiej taśmy na stół rolkowy bufora. Nie ma potrzeby dźwigu ani ręcznego rozładunku długich listew po cięciu płomieniem.



Linia do czyszczenia krawędzi

Poprzez zintegrowanie linii czyszczenia krawędzi z PBG400Roboty do cięcia plazmowego, poprzez użycie ściernic do usunięcia farby podkładowej z krawędzi profili, poprzez zastosowanie ściernic do usunięcia żużla i zadziorów po cięciu taśm, cięcie tlenowo-płomieniowe, gdzie będzie wykonywane spawanie, może podnieść jakość spawania w dalszej obróbce.



Maszyna do fazowania krawędzi

Poprzez zintegrowanie maszyny do fazowania krawędzi z PBG400Roboty do cięcia plazmowego, używając kół dociskowych do dociskania 4 krawędzi płaskownika, długiego paska z ostrą krawędzią po cięciu termicznym w celu ukształtowania 4 krawędzi w okrągłej krawędzi R2-R3, która będzie miała dobrą powierzchnię do malowania w następnej obróbce.



Robot do znakowania atramentowego

Aby zainstalować głowicę znakującą do drukarek atramentowych na ramieniu robota. Robot porusza się wzdłuż płaskownika, aby dokończyć znakowanie tuszem na całej długości pręta z długiej taśmy stalowej. Po nadruku tuszem na profilu, profil nie musi wracać do pierwotnego miejsca, a następnie zostać przeniesiony do PBG400Roboty do cięcia plazmowegokomora tnąca do cięcia plazmowego.



Komora cięcia robota

Poprzez zainstalowanie 6-osiowego ramienia robota wewnątrz komory cięcia w celu wykonywania wysokiej jakości cięcia profili. To kluczowa część całego PBG400Roboty do cięcia plazmowegokomora tnąca do cięcia plazmowego.

Przenośnik taśmowo-płytowy i stół odbiorczy

Wyposażony w przenośnik taśmowo-płytowy za komorą tnącą PBG400Roboty do cięcia plazmowegomoże automatycznie sortować krótkie części i automatycznie wyprowadzać części. Krótka część jest popychana przez popychacz do stołu odbiorczego, aby operator mógł łatwo wykonać krótkie części.



Popychacz części długich i stół odbiorczy

Popychacz długich części jest zintegrowany z wyjściowym stołem rolkowym, gdy długa część dotrze tutaj do wyjściowego stołu rolkowego, popychacz automatycznie popchnie długą część, aby spadła na stół odbiorczy.
