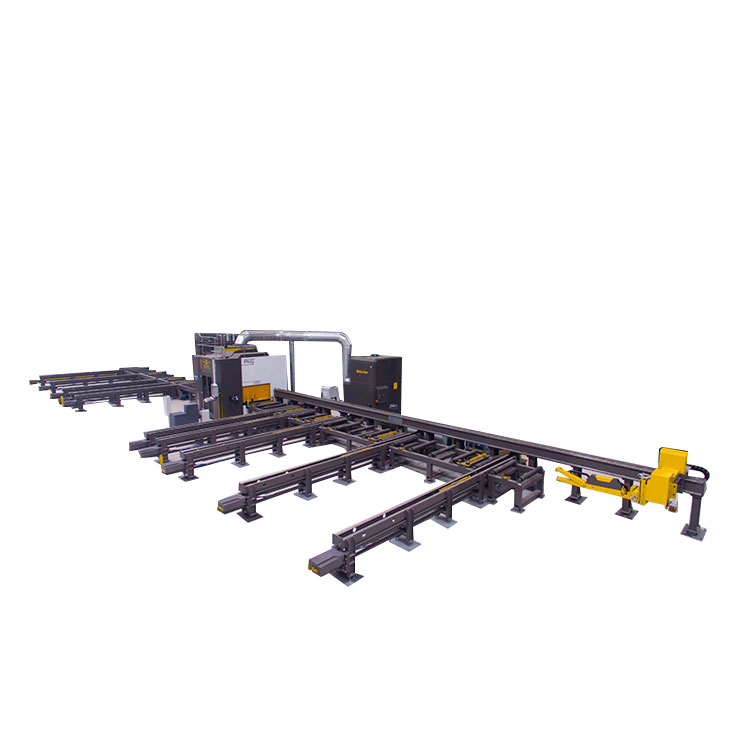

Robot do cięcia wiązki

JINFENG® jest profesjonalnym chińskim producentem i dostawcąRobot do cięcia wiązkis w przystępnej cenie. TheRobot do cięcia wiązkis to wysokowydajne maszyny do cięcia plazmowego z wiązką H do wykonywania cięcia plazmowego różnych profili stalowych z belki H (belki dwuteowej), kątowników, kanałów za pomocą ramienia robota.

PKG500



Robot do cięcia wiązki



dla wszystkichRobot do cięcia wiązkii maszyny do cięcia plazmowego wyprodukowane przez JINFENG WELDCUT będą objęte 2-letnią gwarancją i wyposażone w stoły rolkowe, przenośnik poprzeczny, filtr przeciwpyłowy, system cięcia plazmowego oraz opcjonalne funkcje, takie jak urządzenie do znakowania punktowego i obsługujące wszystkie interfejsy CAD-CAM. PKGRobot do cięcia wiązkis to najbardziej zaawansowana zrobotyzowana linia do cięcia plazmowego, która zwiększa produktywność użytkowników końcowych z różnych branż.



Specyfikacje



Model	H-wiązka	Kąt	Kąt E	Kanał	Długość	Waga
PKG500
	150*120mm- 1000*500mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 1000*500mm	12000 mm	12T
Obsługa cięcia plazmowego, znakowania plazmowego, znakowania punktowego, oprogramowania CAD-CAM



Funkcja i zastosowanie



1. PRGRobot do cięcia wiązkis to wysoce zautomatyzowane urządzenie tnące zintegrowane z sześcioosiowym ramieniem robota ABB. Za pomocą jednej kluczowej operacji jednego operatora linia rozpoczyna automatyczne przetwarzanie od załadunku materiału i rozładunku części po cięciu plazmowym.

2. Jeden PKGRobot do cięcia wiązkis z jednym operatorem może zastąpić:

Linia wiercenia belek

Piła taśmowa

Linia kątowa

Linia do obróbki blach/prętów

Maszyna do radzenia sobie

Maszyna do znakowania



3. Linia może być w pełni zintegrowana z systemem MES i umożliwiać zdalne sterowanie za pomocą przeglądarki zespołu, aby inżynierowie producenta mogli łatwo przeprowadzić zdalną diagnostykę w celu rozwiązania problemów przez Internet bez wysyłania inżynierów na miejsce pracy.

3. System CNC zapewnia pełną kontrolę nad wszystkimi głównymi systemami liniowymi (robot, stół rolkowy, przenośnik poprzeczny, wózek pomiarowy i chwytak, system znakowania)

4.Może odczytywać pliki *.gen utworzone z Tribon/AM, pliki DSTV wyeksportowane z oprogramowania do projektowania TEKLA i inne formaty.

5. ToRobot do cięcia wiązkis jest szeroko stosowany w konstrukcjach stalowych (radzenie belek plazmowych do produkcji konstrukcji budowlanych, mostów, linii kolejowych, przyczep, wagonów kolejowych, policzków schodowych, poręczy i innej stali drugorzędnej), konstrukcji stalowych i morskich (radzenie belek dla najwyższych miejsc, kwatery mieszkalne, konstrukcje podwodne, ramy podwodne, konstrukcje wsporcze, stojaki na rury, ramy ochronne dla kolektorów podwodnych, radzenie sobie z belek dwuteowych do płoz, konstrukcje podwodne i ramy nośne) i stosowane na lądzie.





Detale



Ten PKGRobot do cięcia wiązkiskłada się z:

Przenośniki poprzeczne

Wózek pomiarowy i chwytak

Urządzenie do znakowania punktowego

Wejściowy stół rolkowy

Komora cięcia plazmowego robota

Wyjściowy stół rolkowy



Widok struktury

Przenośnik poprzeczny â typu łańcuchowego

Poprzez zintegrowanie przenośnika poprzecznego (łańcuchowego) z wejściowym stołem rolkowym PKGRobot do cięcia wiązkis, belki dwuteowe i inne profile można przenosić w potrzebne miejsce bez użycia dźwigu, co zmniejsza ryzyko dźwigu do 0.

Wózek pomiarowy i chwytak

Podawanie profilu do komory cięcia w tym samym czasie w celu odmierzenia długości podawanego profilu.



Urządzenie do znakowania punktowego

Zapewnij trwałe oznaczenie identyfikowalności numeru części.

Komora cięcia robota

Poprzez zainstalowanie 6-osiowego ramienia robota w komorze cięcia w celu wykonania wysokiej jakości cięcia profili palnikiem plazmowym oraz wycinania otworów palnikiem tlenowo-paliwowym.



Stoły rolkowe wejścia/wyjścia

Dzięki pracy stołów rolkowych maszyny do obróbki belek typu H osiągają wysoką automatyzację, aby zmniejszyć siłę roboczą i zwiększyć produkcję.

Przenośnik poprzeczny â rozładunek

Poprzez zintegrowanie przenośnika poprzecznego z wyjściowym stołem rolkowym PKGRobot do cięcia wiązkis, części po cięciu można przenieść w potrzebne miejsce, bez użycia dźwigu, aby zmniejszyć ryzyko dźwigu do 0.
