Profilowa Linia Cięcia Plazmowego

JINFENG® jest profesjonalnym chińskim producentem i dostawcąProfilowa Linia Cięcia Plazmowegos w przystępnej cenie. TheProfilowa Linia Cięcia Plazmowegos to wysokowydajne linie do cięcia profili robotów plazmowych do wykonywania cięcia plazmowego różnych profili stalowych żarówek, taśm, kątowników, belek teowych, kanałów, belek dwuteowych lub belek dwuteowych za pomocą ramienia robota.

PRG 400



Profilowa Linia Cięcia Plazmowegos



dla wszystkichProfilowa Linia Cięcia Plazmowegos i maszyny do cięcia plazmowego wyprodukowane przez JINFENG WELDCUT będą objęte 2-letnią gwarancją i które są wyposażone w opcjonalne części, takie jak stoły rolkowe, przenośnik poprzeczny, znakowanie atramentowe, filtr przeciwpyłowy, system cięcia plazmowego, wyjściowy przenośnik taśmowo-płytowy, pochylniki i obsługują wszystkie interfejsy CAD-CAM. PRGProfilowa Linia Cięcia Plazmowegos to najbardziej zaawansowana zrobotyzowana linia do cięcia plazmowego, która zwiększa produktywność użytkowników końcowych z różnych branż.



Specyfikacje



Model	Żarówka	Rozebrać się	Kąt	Kąt E	belka teowa	Kanał	H-wiązka	Długość	Waga
PRG 400	80*5mm â 400*20mm	100*5mm â 400*20mm	100*75mm- 300*150mm	75*75mm- 180*180mm	100*50mm- 350*150mm	100*50mm- 400*115mm	Nie dotyczy	12000 mm	1,5 T
PRG 600	80*5mm â 550*20mm	100*5mm â 600*30mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 500*200mm	100*50mm- 400*200mm	150*150mm- 400*200mm	12000 mm	2,5 T
Obsługa cięcia plazmowego, znakowania plazmowego, znakowania atramentowego, oprogramowania CAD-CAM



Funkcja i zastosowanie



1. PRGProfilowa Linia Cięcia Plazmowegos to wysoce zautomatyzowane urządzenie tnące zintegrowane z sześcioosiowym ramieniem robota ABB. Za pomocą jednej kluczowej operacji jednego operatora linia rozpoczyna automatyczne przetwarzanie od załadunku materiału i rozładunku części po cięciu plazmowym.

2. Linia może być w pełni zintegrowana z systemem MES i umożliwiać zdalne sterowanie za pomocą przeglądarki zespołu, aby inżynierowie producenta mogli łatwo przeprowadzić zdalną diagnostykę w celu rozwiązania problemów przez Internet bez wysyłania inżynierów na miejsce pracy.

3. System CNC zapewnia pełną kontrolę nad wszystkimi głównymi systemami liniowymi (robot, stół rolkowy, przenośnik poprzeczny, wózek pomiarowy i chwytak, system znakowania)

4.Może odczytywać pliki *.gen utworzone z Tribon/AM, pliki DSTV wyeksportowane z oprogramowania do projektowania TEKLA i inne formaty.

5. ToProfilowa Linia Cięcia Plazmowegosą szeroko stosowane w przemyśle stoczniowym, stoczniowym i morskim do cięcia plazmowego usztywnień w celu wykonania płaskich paneli, podwójnych konstrukcji dna, podzespołów, grodzi, wstęg, mikropaneli dla różnych statków / statków. Z PRGiemProfilowa Linia Cięcia Plazmowegos, stocznie lub przemysł stoczniowy mogą zwiększyć swoją produkcję i zmniejszyć siłę roboczą.



Detale



PRG400Profilowa Linia Cięcia Plazmowegoskłada się z:

Pochylniki do wywracania profili

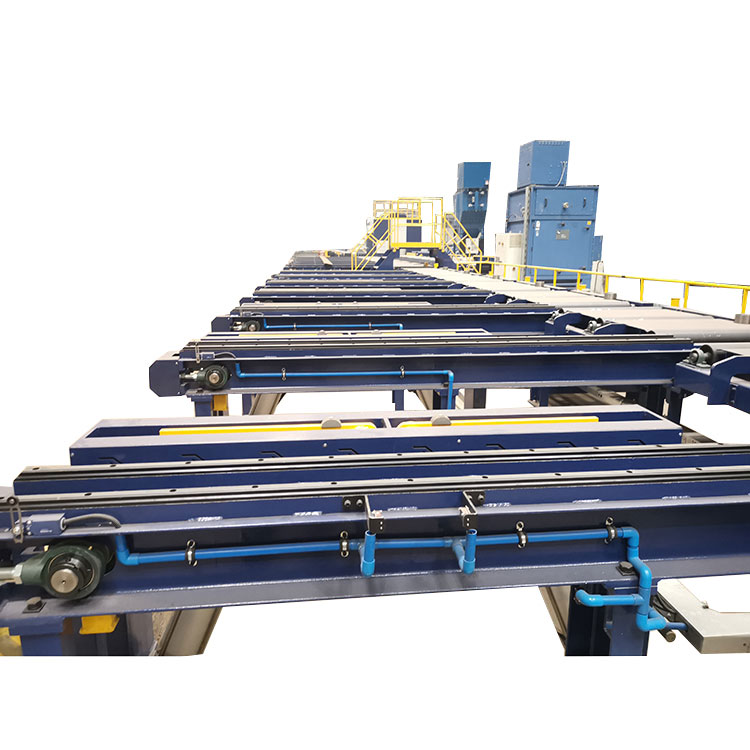

Przenośniki rolkowe jako bufor

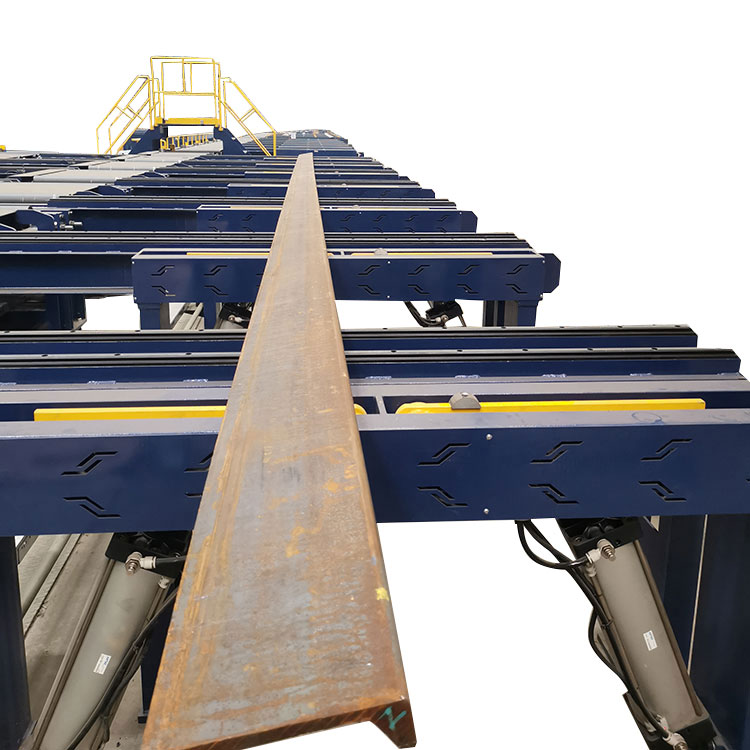

Przenośnik poprzeczny do załadunku

Wózek pomiarowy i chwytak

Wejściowy stół rolkowy

Urządzenie do znakowania atramentowego,

Komora cięcia plazmowego robota z filtrem przeciwpyłowym

Przenośnik taśmowo-płytowy do sortowania krótkich części

Wyjściowy stół rolkowy dla części długiej

Przenośnik poprzeczny do długich części

Przechyły do ​​szlifowania ręcznego

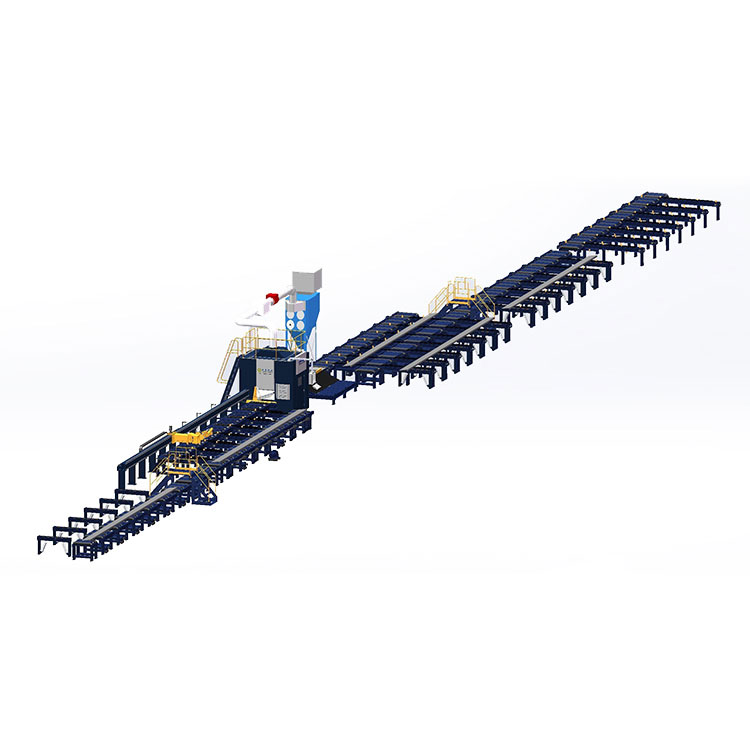

Widok struktury

Wózek pomiarowy i chwytak

Podawanie profilu do komory cięcia w tym samym czasie w celu odmierzenia długości podawanego profilu.



Markery atramentowe

Za pomocą urządzenia do znakowania atramentowego do drukowania liter, cyfr, symboli i linii gięcia (linie odwrócone)

Komora cięcia robota

Poprzez zainstalowanie 6-osiowego ramienia robota w komorze cięcia w celu wykonywania wysokiej jakości cięcia profili. To kluczowy element całego PRG400Profilowa Linia Cięcia PlazmowegoS.



Przenośnik taśmowo-płytowy i stół odbiorczy

Wyposażony w przenośnik taśmowo-płytowy za komorą cięcia, PRG400Profilowa Linia Cięcia Plazmowegos może automatycznie sortować krótkie części i automatycznie wyprowadzać części. Krótka część jest popychana przez popychacz do stołu odbiorczego, aby operator mógł łatwo wykonać krótkie części.



Przechyły

Na przecinarce plazmowej PRG400 Robot zainstalowane są 3 grupy pochylaczy profili. Pierwsza grupa służy do obrócenia żarówek o 180 stopni, aby główka żarówki znalazła się na dole. Pozostałe 2 grupy to odwracanie części, aby umożliwić operatorom ręczne szlifowanie w celu usunięcia zadziorów po obu stronach części po cięciu.
