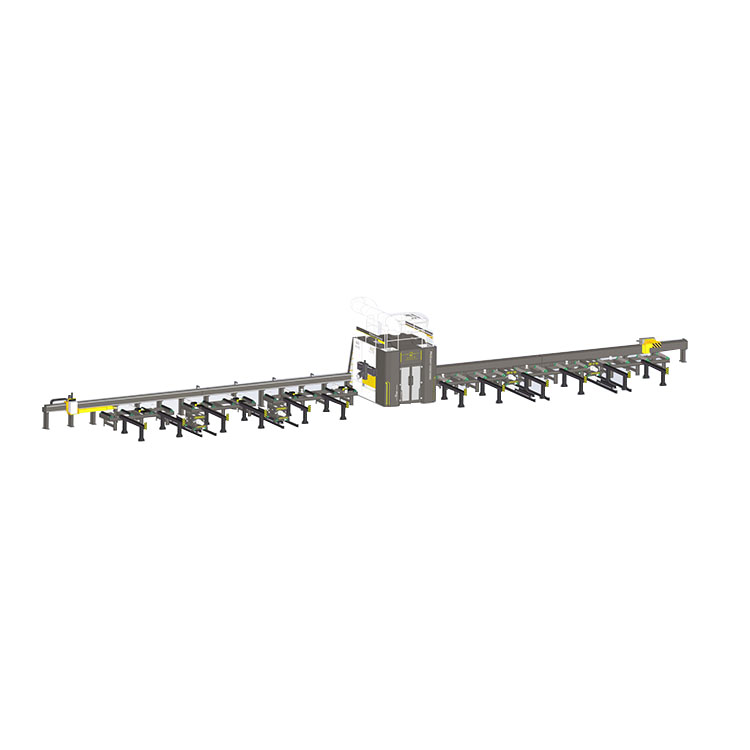

Systemy produkcji strukturalnej do cięcia plazmowego

JINFENG® jest profesjonalnym chińskim producentem i dostawcąSystemy produkcji strukturalnej do cięcia plazmowegoz przystępną ceną. TheSystemy produkcji strukturalnej do cięcia plazmowegoto wysokowydajne maszyny plazmowe do wykonywania cięcia plazmowego różnych profili stalowych z belki H (belki dwuteowej), taśmy, kątowników, ceowników i rur kwadratowych/prostokątnych za pomocą ramienia robota.

PKG500L



Systemy produkcji strukturalnej do cięcia plazmowego



dla wszystkichSystemy produkcji strukturalnej do cięcia plazmowegoi maszyny do cięcia plazmowego wyprodukowane przez JINFENG WELDCUT będą objęte 2-letnią gwarancją i będą wyposażone w stoły rolkowe, wózek poprzeczny, filtr przeciwpyłowy, system cięcia plazmowego oraz opcjonalne funkcje, takie jak urządzenie do znakowania punktowego, znakowanie laserowe, wycinanie otworów laserem i obsługują wszystkie interfejsy CAD-CAM. PKGSystemy produkcji strukturalnej do cięcia plazmowegoto najbardziej zaawansowana zrobotyzowana linia do cięcia plazmowego, która zwiększa produktywność użytkowników końcowych z różnych branż.



Specyfikacje



Model	H-wiązka	Rozebrać się	Kąt	Kąt E	Kanał	Rura SQ	Długość	Waga
							12000 mm	12T
PKG500L	150*120mm- 1000*500mm	100*5mm â 1000*30mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 1000*500mm	150*150mm- 500*400mm
Obsługuje cięcie plazmowe, znakowanie plazmowe, cięcie laserowe, znakowanie laserowe, znakowanie punktowe, oprogramowanie CAD-CAM



Funkcja i zastosowanie



1. PKG500LSystemy produkcji strukturalnej do cięcia plazmowegoto wysoce zautomatyzowane urządzenie tnące zintegrowane z sześcioosiowym ramieniem robota ABB. Za pomocą jednej kluczowej operacji jednego operatora linia rozpoczyna automatyczne przetwarzanie od załadunku materiału i rozładunku części po cięciu plazmowym.

2. Jeden PKG500LSystemy produkcji strukturalnej do cięcia plazmowegoz jednym operatorem może zastąpić:

Linia wiercenia belek

Piła taśmowa

Linia kątowa

Linia do obróbki blach/prętów

Maszyna do radzenia sobie

Maszyna do znakowania



3. Linia może być w pełni zintegrowana z systemem MES i umożliwiać zdalne sterowanie za pomocą przeglądarki zespołu, aby inżynierowie producenta mogli łatwo przeprowadzić zdalną diagnostykę w celu rozwiązania problemów przez Internet bez wysyłania inżynierów na miejsce pracy.

3. System CNC zapewnia pełną kontrolę nad wszystkimi głównymi systemami liniowymi (robot, stół rolkowy, przenośnik poprzeczny, wózek pomiarowy i chwytak, system znakowania)

4.Może odczytywać pliki *.gen utworzone z Tribon/AM, pliki DSTV wyeksportowane z oprogramowania do projektowania TEKLA i inne formaty.

5. Ten PKG500LSystemy produkcji strukturalnej do cięcia plazmowegojest szeroko stosowany w konstrukcjach stalowych (radzenie belek plazmowych do produkcji konstrukcji budowlanych, mostów, linii kolejowych, przyczep, wagonów kolejowych, policzków schodów, poręczy i innej stali drugorzędnej), konstrukcji stalowych i morskich (radzenie belek dla najwyższych miejsc, kwatery mieszkalne, konstrukcje podwodne, ramy podwodne, konstrukcje wsporcze, stojaki na rury, ramy ochronne dla kolektorów podwodnych, radzenie sobie z belkami H dla płoz, konstrukcje podwodne i ramy nośne) i stosowane na lądzie.





Detale



Ten PKG500LSystemy produkcji strukturalnej do cięcia plazmowegoskłada się z:

Wózek krzyżowy

Wózek pomiarowy i chwytak

Wejściowy stół rolkowy

Komora cięcia plazmowego robota

Wyjściowy stół rolkowy

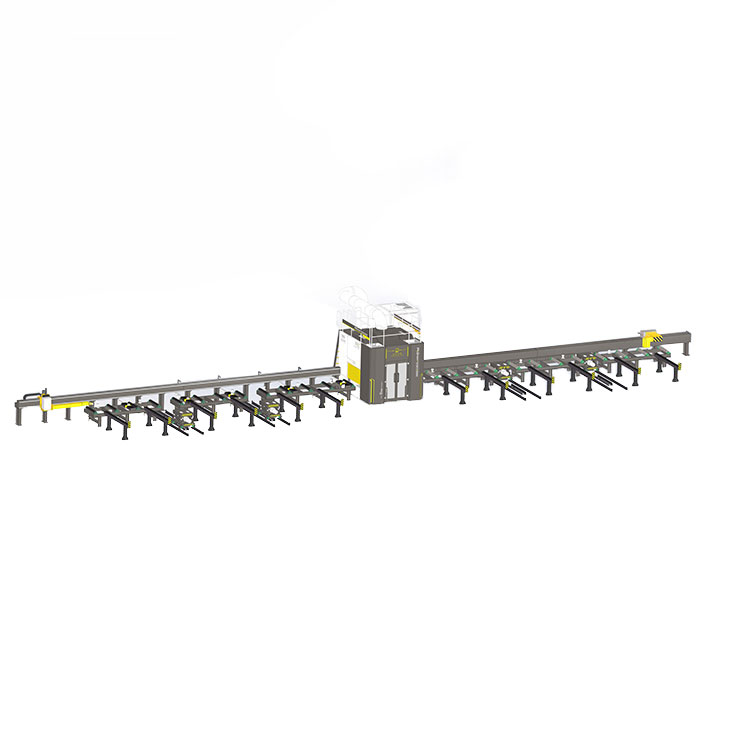

Widok struktury

Wózek krzyżowy - ładowanie

Poprzez zintegrowanie wózka poprzecznego z wejściowym stołem rolkowym PKG500LSystemy produkcji strukturalnej do cięcia plazmowego, belki dwuteowe i inne profile można przenieść w wymagane miejsce bez użycia dźwigu, aby zmniejszyć ryzyko dźwigu do 0.

Wózek pomiarowy i chwytak

Podawanie profilu do komory cięcia w tym samym czasie w celu odmierzenia długości podawanego profilu.

Urządzenie do znakowania punktowego

Zapewnij trwałe oznaczenie identyfikowalności numeru części.

Laserowa głowica tnąca

Zapewnij wycinanie otworów laserem na wstędze wiązki H z dużą dokładnością i wysoką jakością.



Komora cięcia robota

Poprzez zainstalowanie 6-osiowego ramienia robota w komorze cięcia w celu wykonywania wysokiej jakości cięcia profili.

Konsola operacyjna

19-calowy wyświetlacz LCD z ekranem dotykowym.



Stoły rolkowe wejścia/wyjścia

Dzięki pracy stołów rolkowych maszyny do obróbki belek typu H osiągają wysoką automatyzację, aby zmniejszyć siłę roboczą i zwiększyć produkcję.

Wózek poprzeczny â rozładunek

Poprzez zintegrowanie wózka poprzecznego z wyjściowym stołem rolkowym PKG500LSystemy produkcji strukturalnej do cięcia plazmowego, części po cięciu można przenieść w potrzebne miejsce, bez użycia dźwigu, aby zmniejszyć ryzyko dźwigu do 0.
