Profilowa linia cięcia robota

JINFENG® jest profesjonalnym chińskim producentem i dostawcąProfilowa linia cięcia robotas w przystępnej cenie. TheProfilowa linia cięcia robotas to wysokowydajny zrobotyzowany system cięcia plazmowego do wykonywania cięcia plazmowego na różnych stalowych profilach bańki, taśmy, kątowników, belki teowej, kanału, belki dwuteowej lub belki dwuteowej za pomocą ramienia robota.

PRG 600



Profilowa linia cięcia robota



dla wszystkichProfilowa linia cięcia robotas i maszyny do cięcia plazmowego wyprodukowane przez JINFENG WELDCUT będą objęte 2-letnią gwarancją i które są wyposażone w ładowanie dźwigiem, czyszczenie krawędzi, znakowanie atramentowe, obsługują wszystkie interfejsy CAD-CAM jako opcje. PRGProfilowa linia cięcia robotas to najbardziej zaawansowana zrobotyzowana linia do cięcia plazmowego, która zwiększa produktywność użytkowników końcowych z różnych branż.



Specyfikacje



Model	Żarówka	Rozebrać się	Kąt	Kąt E	belka teowa	Kanał	H-wiązka	Długość	Waga
PRG 400	80*5mm â 400*20mm	100*5mm â 400*20mm	100*75mm- 300*150mm	75*75mm- 180*180mm	100*50mm- 350*150mm	100*50mm- 400*115mm	Nie dotyczy	12000 mm	1,5 T
PRG 600	80*5mm â 550*20mm	100*5mm â 600*30mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 500*200mm	100*50mm- 400*200mm	150*150mm- 400*200mm	12000 mm	2,5 T
Obsługa cięcia plazmowego, znakowania plazmowego, znakowania atramentowego, oprogramowania CAD-CAM



Funkcja i zastosowanie

1. PRGProfilowa linia cięcia robotas to wysoce zautomatyzowane urządzenie tnące zintegrowane z sześcioosiowym ramieniem robota ABB. Za pomocą jednej kluczowej operacji jednego operatora linia rozpoczyna automatyczne przetwarzanie od załadunku materiału i rozładunku części po cięciu plazmowym.

2. Linia może być w pełni zintegrowana z systemem MES i umożliwiać zdalne sterowanie za pomocą przeglądarki zespołu, aby inżynierowie producenta mogli łatwo przeprowadzić zdalną diagnostykę w celu rozwiązania problemów przez Internet bez wysyłania inżynierów na miejsce pracy.

3. System CNC zapewnia pełną kontrolę nad wszystkimi głównymi systemami liniowymi (robot, stół rolkowy, przenośnik poprzeczny, wózek pomiarowy i chwytak, system znakowania)

4.Może odczytywać pliki *.gen utworzone z Tribon/AM, pliki DSTV wyeksportowane z oprogramowania do projektowania TEKLA i inne formaty.

5. ToProfilowa linia cięcia robotasą szeroko stosowane w przemyśle stoczniowym, stoczniowym i morskim do cięcia plazmowego usztywnień w celu wykonania płaskich paneli, podwójnych konstrukcji dna, podzespołów, grodzi, wstęg, mikropaneli dla różnych statków / statków. Z PRGiemProfilowa linia cięcia robotas, stocznie lub przemysł stoczniowy mogą zwiększyć swoją produkcję i zmniejszyć siłę roboczą.



Detale

PRGProfilowa linia cięcia robotaskłada się z:

Żuraw do załadunku profili

Linia do czyszczenia krawędzi:

Przenośniki poprzeczne do załadunku profili

Wejściowy stół rolkowy

Komora czyszcząca z filtrem przeciwpyłowym.

Wyjściowy stół rolkowy.

Przenośnik poprzeczny do bufora

Przenośnik poprzeczny do załadunku

Wózek pomiarowy i chwytak

Wejściowy stół rolkowy

Urządzenie do znakowania atramentowego,

Komora cięcia plazmowego robota z filtrem przeciwpyłowym

Przenośnik taśmowo-płytowy do sortowania krótkich części

Wyjściowy stół rolkowy dla części długiej

Przenośnik poprzeczny do długich części

Dźwigi rozładunkowe

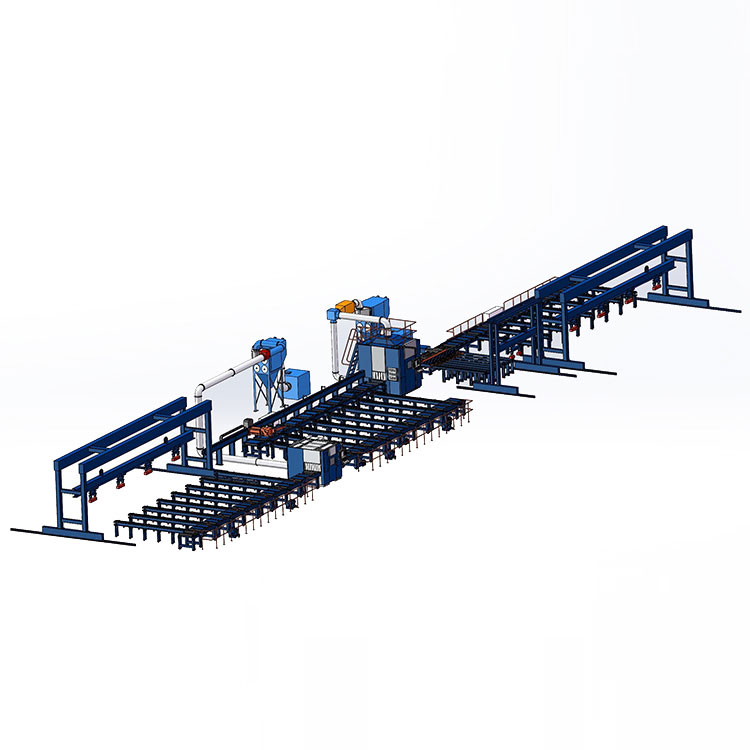

Widok struktury



Linia do czyszczenia krawędzi



Poprzez zintegrowanie linii czyszczenia krawędzi z PRGProfilowa linia cięcia robotas, poprzez użycie kół szczotkowych do usunięcia farby podkładowej z krawędzi profili, gdzie będą spawane, może podnieść jakość spawania w następnej obróbce.



Wózek pomiarowy i chwytak



Podawanie profilu do komory cięcia w tym samym czasie w celu odmierzenia długości podawanego profilu.



Markery atramentowe



Za pomocą urządzenia do znakowania atramentowego do drukowania liter, cyfr, symboli i linii gięcia (linie odwrócone)



Komora cięcia robota



Poprzez zainstalowanie 6-osiowego ramienia robota w komorze cięcia w celu wykonywania wysokiej jakości cięcia profili.



Wyposażony w przenośnik taśmowo-płytowy za komorą tnącą PRGProfilowa linia cięcia robotas może automatycznie sortować krótkie części i automatycznie wyprowadzać części.
