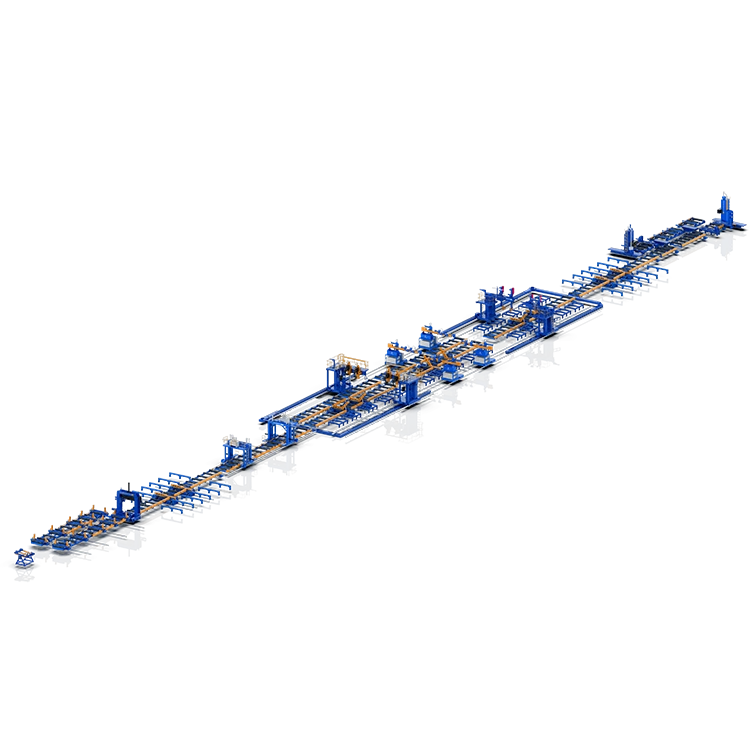

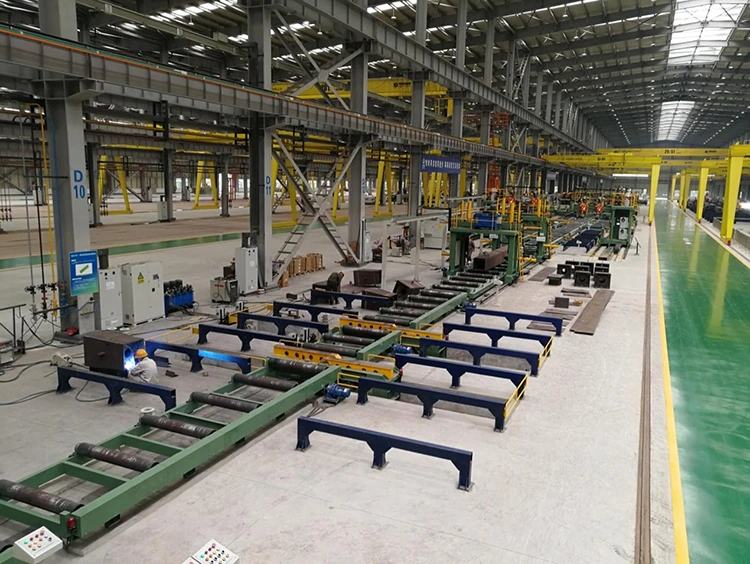

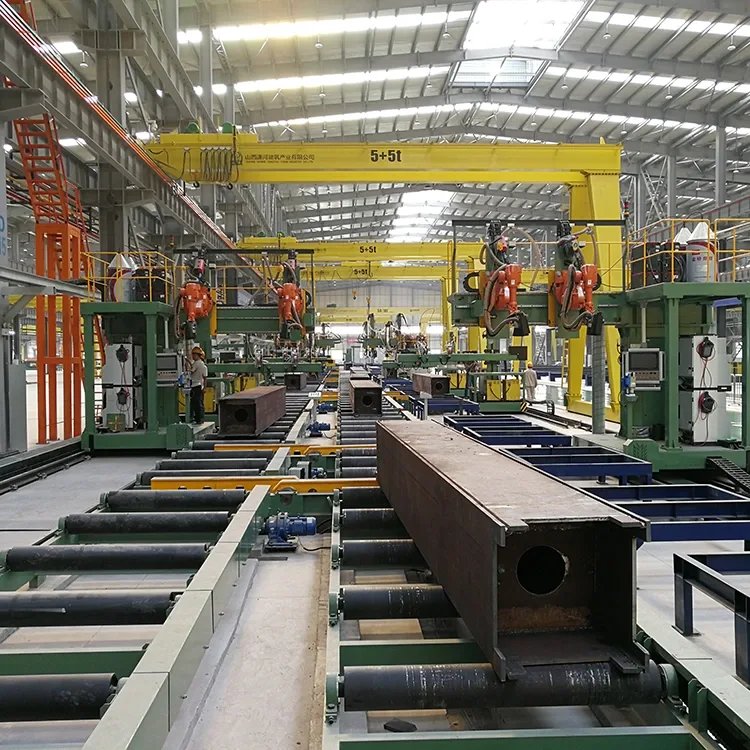

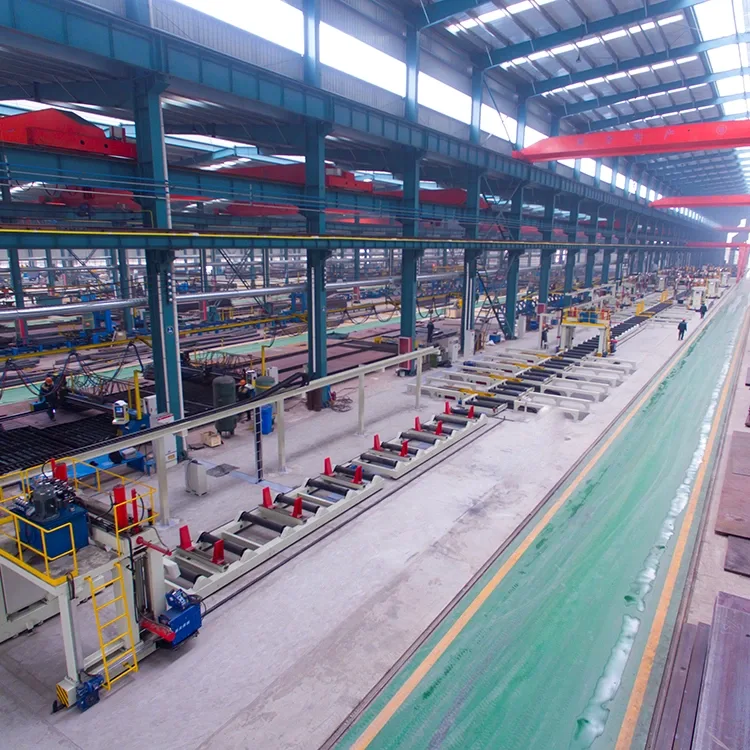

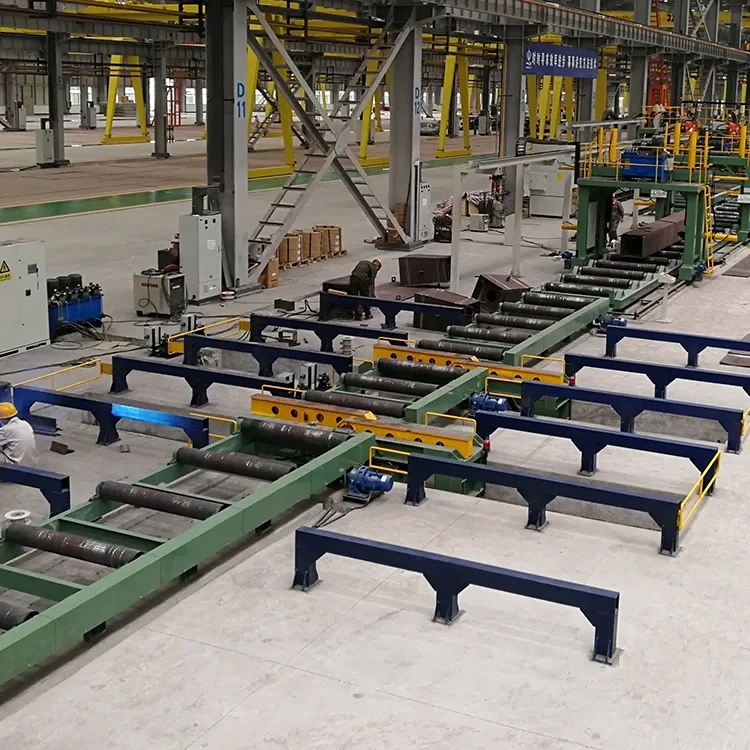

Linie spawalnicze kolumny

Jinfeng Weldcut zapewni 1 -letnią gwarancję na linie spawalnicze kolumny Thebox. Główne elementy elektryczne produkcji kolumn Thebox są wybierane ze znanej na całym świecie marki, która przyniesie użytkownikom wygodniejszą dla użytkowników części w lokalnych, bez wychodzenia z dystansu od Chin. Linie spawalnicze AutomaticBox X15 są najbardziej zaawansowanymi i wysokimi liniami produkcyjnymi automatyzacji, aby zwiększyć wydajność użytkowników końcowych z różnych branż.

Specyfikacje

Funkcja i aplikacja

1. Linie spawania kolumn X15 to wysokie linie produkcyjne automatyzacji, aby wytworzyć kolumny spawane pudełka z mniejszymi pracownikami i mniejszymi dźwigami.

2. Linia może być w pełni integracja z systemem MES i ukończyć komunikację w czasie rzeczywistym między górnym komputerem a systemem sterowania, uzupełnij gromadzenie danych sprzętu, prześlij wszystkie zebrane dane do fabrycznego systemu MES (lub górnego scentralizowanego systemu sterowania) oraz zapewnić terminowość i skuteczność transmisji informacji.

3. Projektowanie i ochrona muszą spełniać wymagania odpowiednich krajowych standardów i ochrony środowiska; Bezpieczeństwo sprzętu i urządzenia ochronne muszą spełniać odpowiednie standardy przemysłowe;

4. Ta pudełkowa kolumna jest szeroko stosowana w konstrukcjach stalowych i konstrukcjach stalowych, do kolumny kolumny spawalniczej do budowy stalowej, budownictwa na wysokim poziomie i konstrukcji stalowych lub mostów itp.

5. Elastyczna konstrukcja sprzętu do spawania pozwala na wsparcie dowolnych marek źródeł energii spawalniczej.

6. CE, certyfikaty ECA są dostępne.

7. Ta linia zapewnia produkcję od jasnej wiązki do bardzo wytrzymałej wiązki o dużej grubości bez zmiany narzędzi lub sprzętu.

8. Od montażu po zakończenie końcowe całe przetwarzanie nie ma potrzeby żadnych dźwigów oprócz ładowania na początku i rozładunku na końcu, co znacznie zmniejsza ryzyko używania dźwigów.

Lista maszyn i sprzętu do ustanowionej całej linii produkcyjnej w celu wytworzenia spawanej wiązki pudełkowej:

1- Maszyna do montażu przegrody

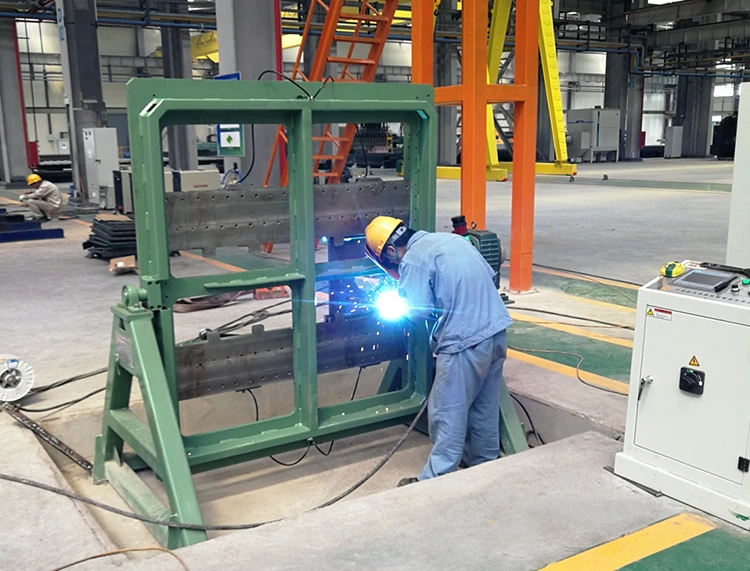

Ta maszyna jest specjalnym sprzętem do montażu i pozycjonowania spawania żebrowania żebra w wewnętrznej jamie kolumny Thebox. Jest to preferowany produkt dla przedsiębiorstw struktury stali, które wytwarzają obrabianie kolumny Thebox, aby zmniejszyć intensywność pracy i poprawić wydajność pracy.

2- Maszyna montażowa kolumny pudełkowej

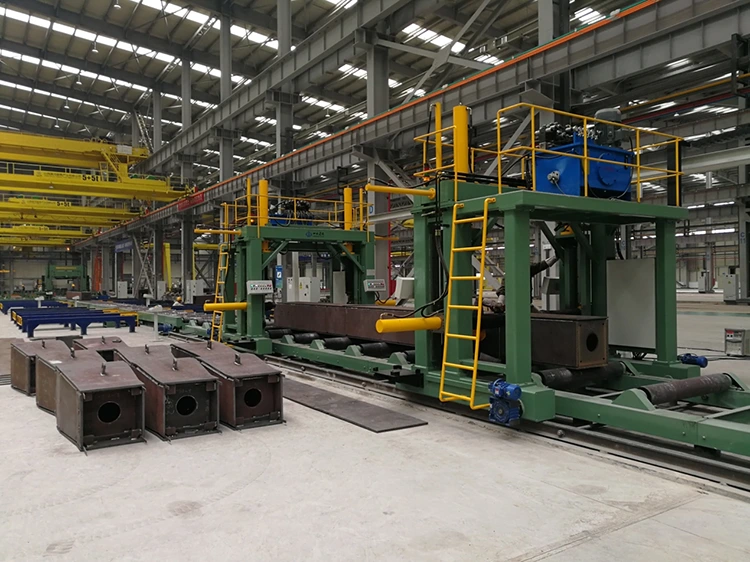

Maszyna montażu kolumny Box jest kluczowym urządzeniem do produkcji kolumny Box (kolumna), która głównie uzupełnia element roboczy montaż kolumny (kolumna). Ta maszyna jest jednym z niezbędnych urządzeń dla przedsiębiorstw stalowych do produkcji dźwigarów pudełkowych.

Jedna maszyna do montażu typu U.

Jedna maszyna jest przeznaczona do montażu typu pudełka.

3- Electro-Slag Machine

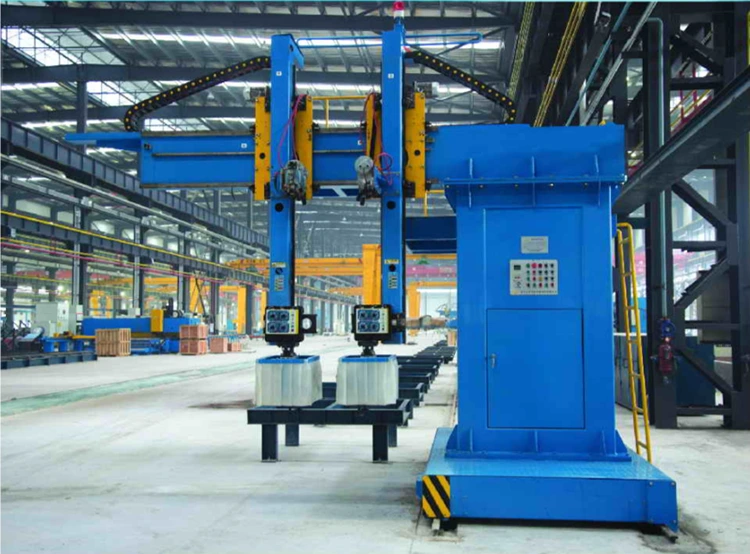

Maszyna spawalnicza Electroslag Electroslag XZHB15 to doskonały produkt wprowadzony przez firmę spawalniczą i tnącą Jinfeng dla branży struktur stalowych. Jest to specjalny sprzęt do spawania specjalnie zaprojektowany do kolumny spawalniczej. Aby zapewnić wystarczającą sztywność i odporność na skręt podczas wytwarzania kolumny skrzynkowej, przegrody (tj. Sztywniejsze płytki) są ogólnie przyspawane na wewnętrznej stronie kolumny pola. Ta maszyna to specjalny sprzęt do spawania spoin między zewnętrzną płytą kolumny pudełkowej a wewnętrznymi przegrodami.

4-CO2/MAG Back Spawing

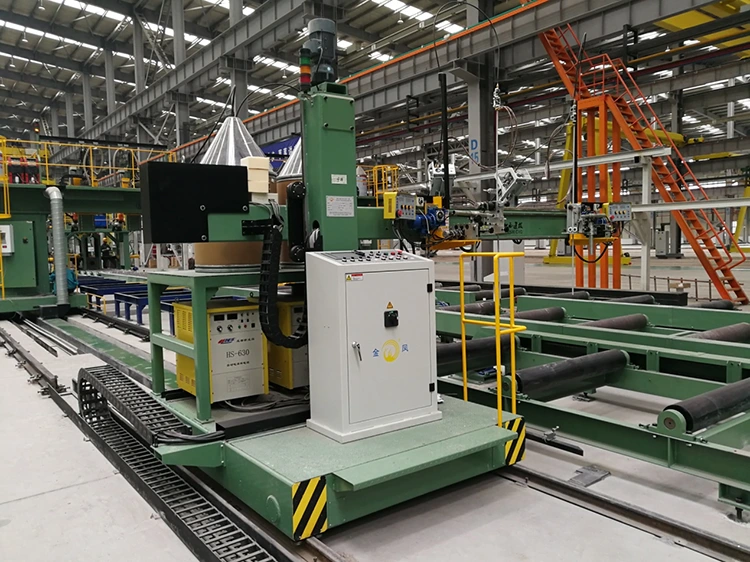

XQHB15L Seria kolumna kolumna Wspornikowa gazowa maszyna spawalnicza jest specjalnym sprzętem spawalniczym specjalnie zaprojektowanym do spawania kolumny pudełkowej (kolumna) i napełniania spawania po wsparciu, która jest uruchamiana przez naszą firmę na podstawie popytu na rynku i wieloletniej doświadczeniu w opracowywaniu sprzętu struktury stali.

5-CO2/MAG SPERALING MACHACH

Seria XQHB15 kolumna kolumna Wspornikowa gazowa maszyna spawalnicza jest specjalnym sprzętem spawalniczym specjalnie zaprojektowanym do spawania kolumny pudełkowej (kolumna) i napełniania po wsparciu, która jest uruchamiana przez naszą firmę na podstawie popytu na rynku i wieloletnim doświadczeniu w opracowywaniu sprzętu struktury stali.

6- Zanurzona maszyna do spawania łuku

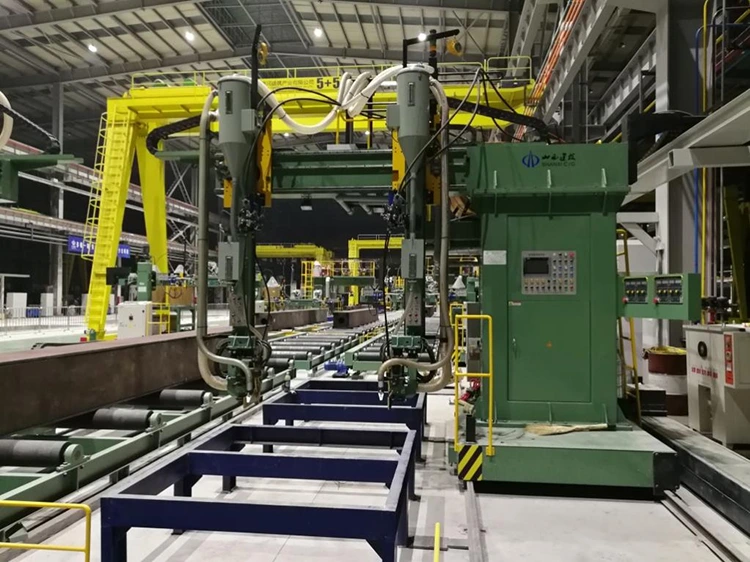

XMHB15 Box Verilever Corilever zanurzona maszyna spawalnicza jest doskonałym produktem wprowadzonym przez firmę spawalniczą i cięcia Jinfeng dla branży struktur stalowych. Jest to specjalny sprzęt do spawania specjalnie zaprojektowany do spawania dużych i średniej wielkości kolumn (kolumny). Przez lata, po ciągłej optymalizacji i ulepszeniu, wydajność stała się doskonalsza.

7- Miejsce frezarki końcowej

Wraz z szybkim rozwojem budownictwa gospodarczego, budowy, mostów i innych branż mają coraz bardziej ścisłe wymagania dotyczące jakości inżynierii struktury stali. Połączenie tyłka H-BEAM, kolumny i kolumny, oraz smukłe części oraz przetwarzanie na twarz końcowego utworu stały się niezbędnym procesem. Przetwarzanie twarzy końcowej nie tylko znacznie poprawia jakość elementu pracy, zmniejsza błędy instalacji i budowy na miejscu, skraca okres budowy i poprawia wydajność budowy na miejscu. Przynosi także lepsze korzyści ekonomiczne przedsiębiorstwom stalowym. Zgodnie z faktyczną sytuacją przetwarzania przedsiębiorstw struktury stali, nasza firma pochłania zalety podobnych produktów na arenie międzynarodowej i terminowo uruchomiła nowe produkty, aby zaspokoić zapotrzebowanie rynkowe. Jest stosowany nie tylko w branży struktur stalowych, ale może być również używany jako sprzęt ogólny, szeroko stosowany w branży mostowej, elektrycznej, oleju, petrochemicznej i innych branżach maszyn.

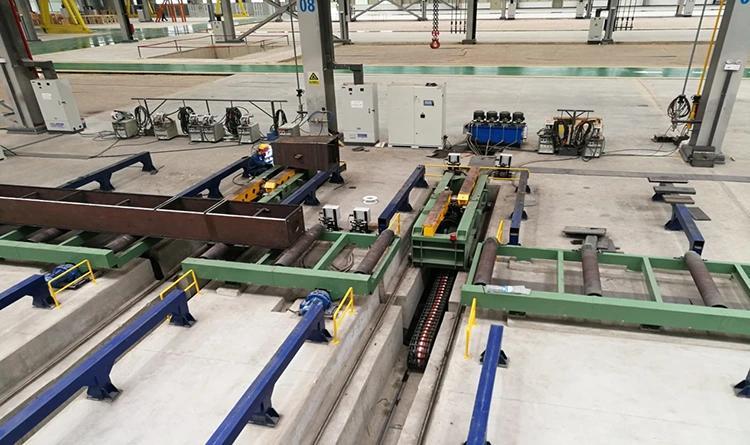

8-Belka Flipper 180 ° przewrócenie

Do obracania elementów robót przyspawanych z jednej strony używa się dwóch kawałków mobilnych płetwy hydraulicznych o 180 °. Podczas pracy podnieś element pracy od stołu lub stojaka na pracę, a reduktor napędza dwa płetwy wiązki, aby poruszać się synchronicznie, aby przesunąć element roboczy na bok stolika wałkowego lub stojaka na pracę, a następnie dwa cylindry hydrauliczne napędzają dwa ramiona, aby obrócić synchronicznie, przesunąć element roboczy do środka stolika wałkowego lub pracy roboczej, a następnie przemieszczyć sztukę do niniejszego procesu do pracy.

Zgodnie z rzeczywistą sytuacją dwa elementy można użyć osobno jako grupa do odwrócenia krótkiej wiązki. Jednocześnie 4 sztuki można również połączyć w jedną grupę w celu obalenia długich wiązek. Wysoka elastyczność i wydajność.

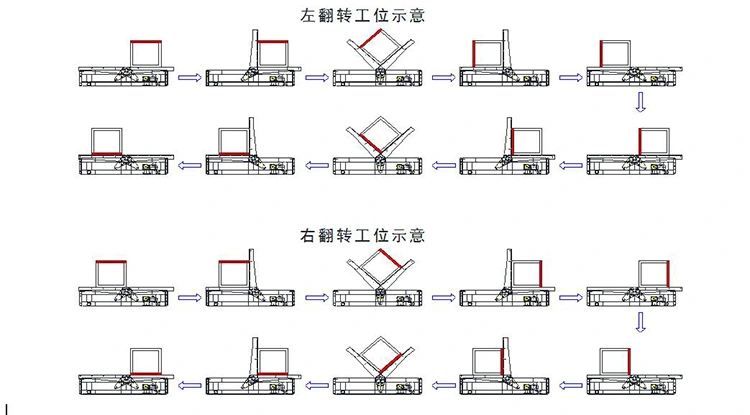

Działający schemat przepływu płetw wiązki:

9-stalowy wózek

Sprzęt ten służy głównie do koordynacji z procesem produkcyjnym w celu przeniesienia elementu roboczego ze stolika wałkowego lub innego sprzętu do urządzenia do przetworzenia. Wózek stalowy ma głównie dwie funkcje akcji: chodzenie i podnoszenie. Przemieszczenie elementu pracy można zakończyć poprzez manipulację i kontrolę. Sprzęt ma prostą strukturę, wygodną obsługę i stabilną obsługę. Maszyna przyjmuje ciężką konstrukcję o maksymalnym obciążeniu 30 ton;

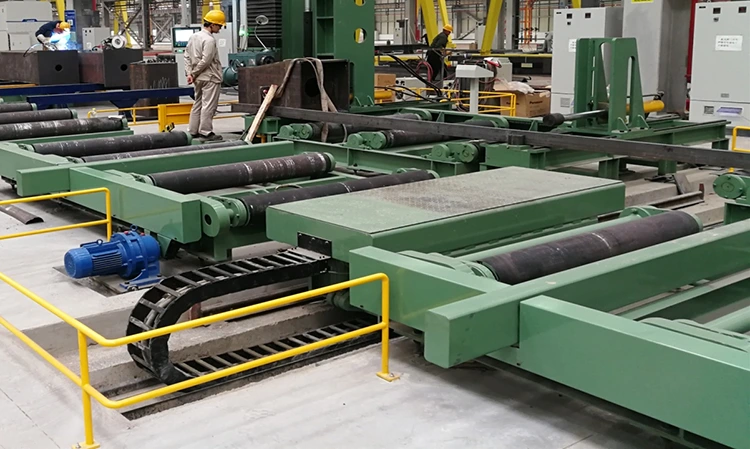

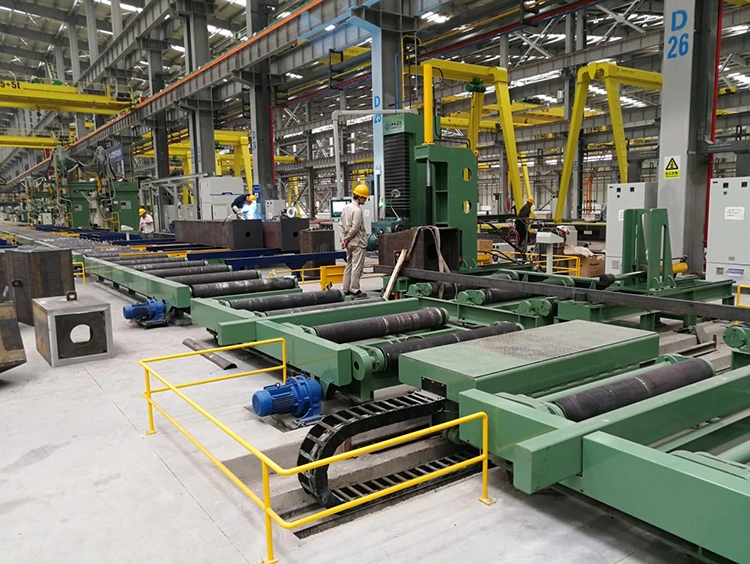

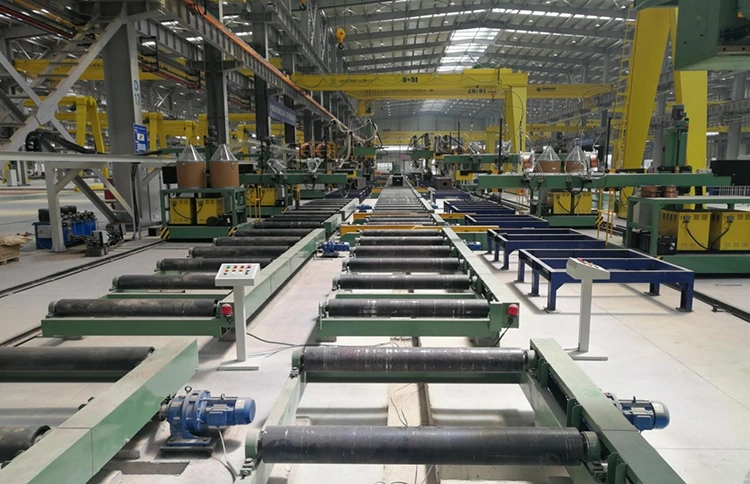

10-Roller

Służy głównie do przekazywania obrabiów z montażu kolumny Box do zakończenia spawania, końcowego.

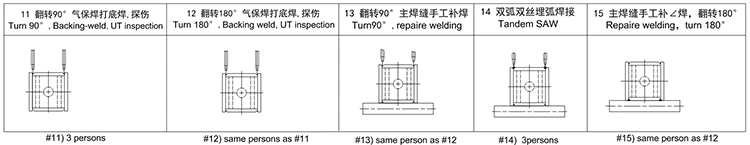

Jak wyprodukować spawaną kolumnę ze stalowej płyty?

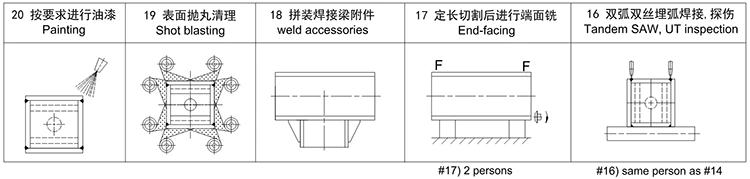

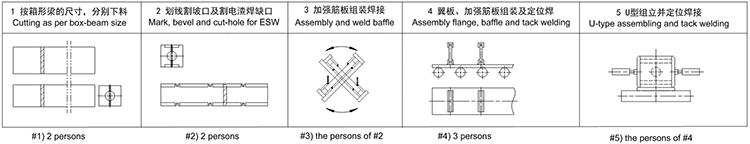

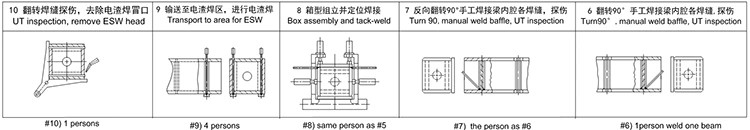

Poniżej znajduje się wykres przepływowy produkcji z płyt do wiązki H i końcowej kontroli.
