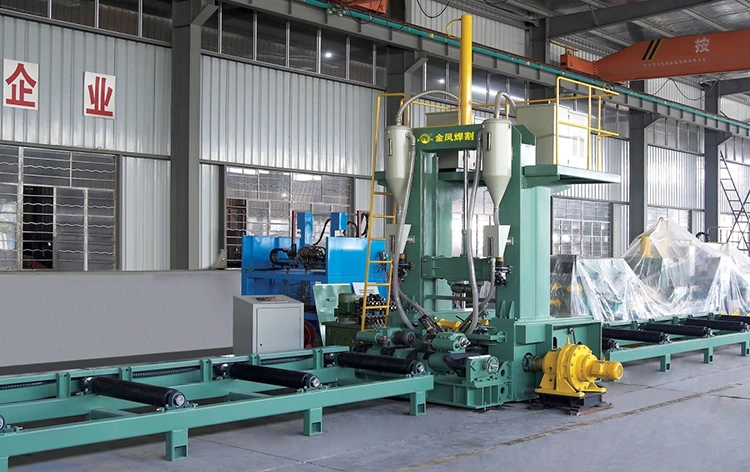

2-1-7 3 w 1-godzinnej linii spawania wiązki

Dla wszystkich 3-calowych linii spawania wiązki, które produkowały Byjinfeng Weldcut, będą miały 12-miesięczną gwarancję, które są maszyną najwyższej wydajności w celu zwiększenia wydajności użytkowników końcowych ze stalowej konstrukcji, mostu, budownictwa.

Specyfikacje

Funkcja i aplikacja

3-calowe linie spawania wiązki ma jako połączoną funkcję wiązki H, montaż wiązki T, spawanie i odkształcenie kołnierza po spawaniu. W ten sposób może dokładnie i szybko zdawać sobie sprawę z produkcji wiązki H i T. ma następujące zalety: prosta operacja, mniej kosztów siły roboczej i mały obszar pokrycia.

Ta linia ma dwa opcjonalne proces spawania do wyboru zgodnie z strukturalną grubością płytki stalowej, która ma być spawana:

Opcja A: Jeden łuk bliźniacze spawanie, którego szybkość osadzania jest o 40% wyższa niż ogólne spawanie łukowe zanurzone w pojedynczym łuku, SOT jest szczególnie odpowiednie dla grubości stali stali strukturowej, której grubość jest mniejsza niż 20 mm.

Opcja B: Spawanie z pojedynczym drutu.

Bliższe dane

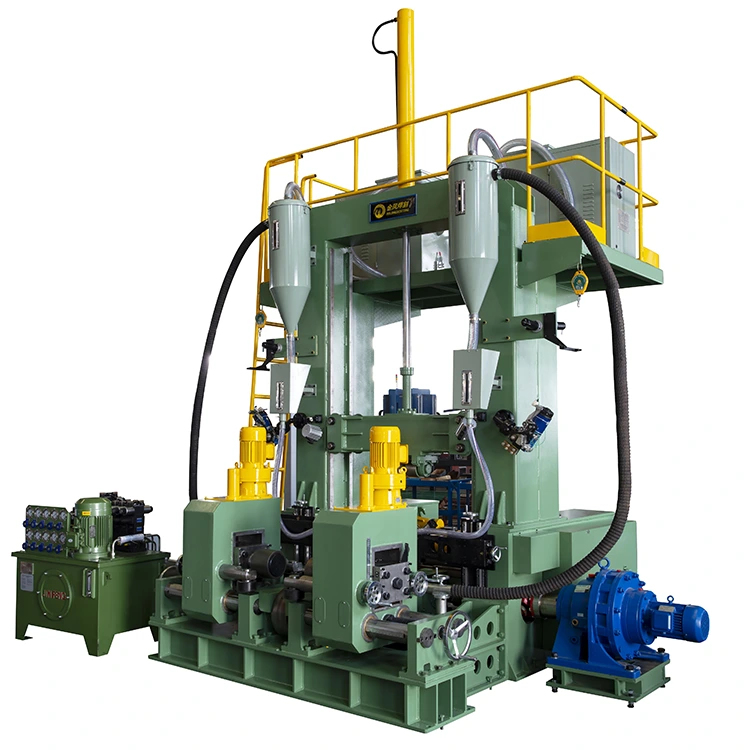

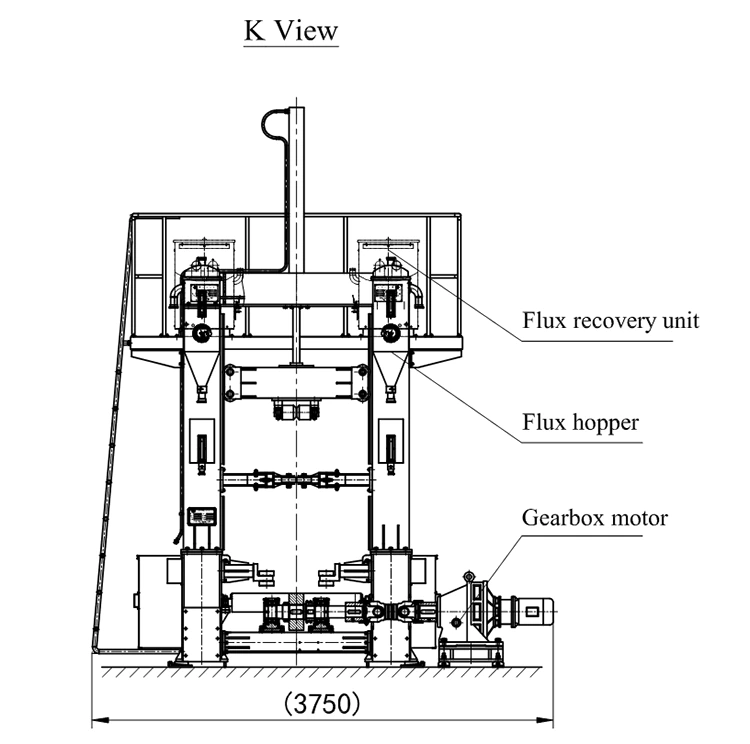

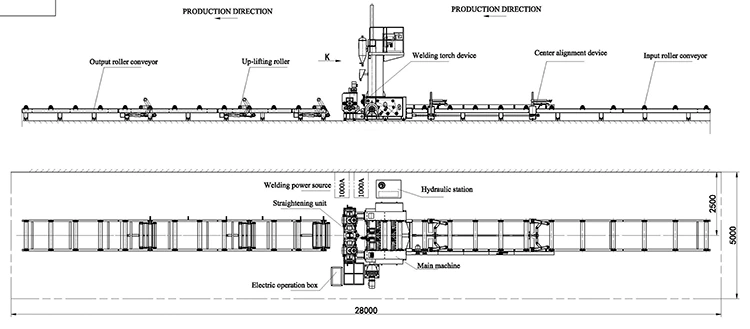

Standardowe linie spawalnicze ZHJ3-in 1-godzinne składa się z jednej stolika rolki wejściowej, głównej stacji spawania i prostowania, stolika wyjściowego. Na głównej stacji spawalniczej i prostownictwa tam zainstalowanych jednostek odzyskiwania strumienia, głowicy spawalniczej z pochodnią i urządzeniami do zacisków dla kołnierza i sieci. Standardowa linia.

1. Linie spawania wiązki standardzhj3-in 1 H

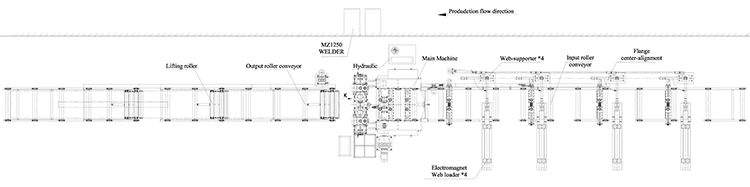

2. Opcja 1:

Zgodnie z różnymi żądaniami klientów, zapewniamy również konfigurację linii spawania wiązki TheZHJ3-in 1 H jako następujące:

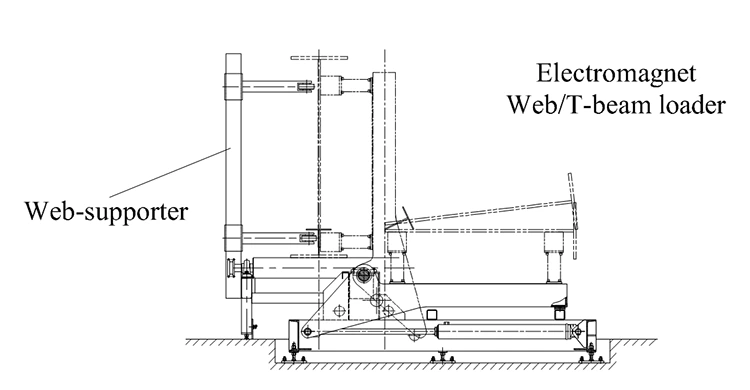

Na podstawie standardowych linii spawania wiązki 3 w 1, dodaj jeden zestaw obciążenia internetowego, który koliduje 4 szt. Magness załadowującego i 4pc zwolennika internetowego. Każde ramię załadunku internetowe znajduje się 2pc magnesu do trzymania stalowej płyty internetowej.

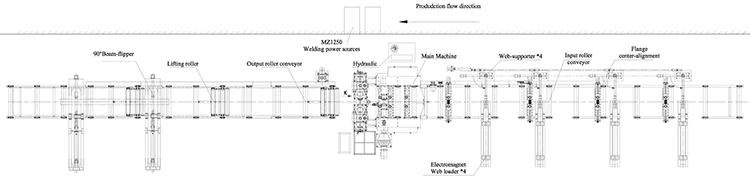

3. Opcja 2:

Zgodnie z różnymi żądaniami klientów, zapewniamy również konfigurację linii spawania wiązki TheZHJ3-in 1 H jako następujące:

Na podstawie standardowych linii spawania wiązki 3 w 1, dodaj jeden zestaw obciążenia internetowego, który koliduje 4 szt. Magness załadowującego i 4pc zwolennika internetowego. Każde ramię załadunku internetowe znajduje się 2pc magnesu do trzymania stalowej płyty internetowej.

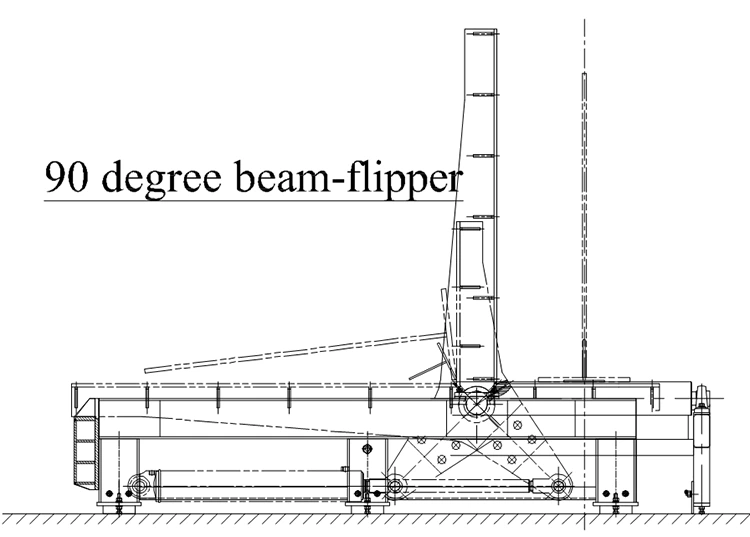

Na podstawie powyższego możemy dodać jeden zestaw płetwy wiązki 90 stopni do stolika rolki wyjściowej w celu obalenia spawanej wiązki w pozycji poziomej.

3. Opcja 3:

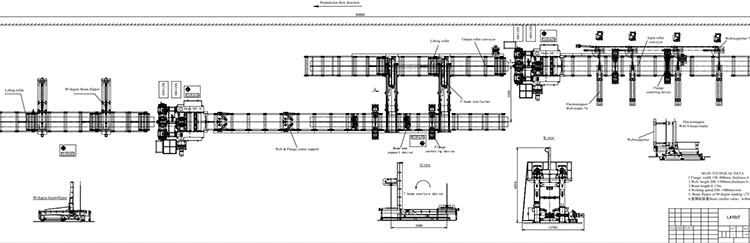

Niektórzy klienci mogą wymagać zwiększenia produkcji produkcyjnej, potrzebują jednej linii spawalniczej, aby składać się z 2 zestawów stacji spawalniczej. Pierwsza stacja spawalnicza do spawania 1. kołnierza i sieci w celu utworzenia wiązki T, druga do spawania spawanej wiązki T i drugiego kołnierza, tworząc wiązkę H.

3.1 Tak więc w oparciu o standardowe linie spawania wiązki 3 w 1 H, dodaj jeden zestaw obciążenia internetowego, który zawiera 4 szt. Magnetycznego ramienia załadunku i 4PC zwolennika internetowego. Każde ramię załadunku internetowe znajduje się 2pc magnesu do trzymania stalowej płyty internetowej.

3.2, aby dodać 1 zestaw przewrócenia wiązki T do obrócenia wiązki T w 180 stopniach i umieszczenia wiązki T na 2. kołnierzu na tabeli rolki wejściowej 2. stacji spawalniczej.

3.3 Aby dodać jeden zestaw płetwy wiązki 90 stopni na tabeli rolki wyjściowej 2 stacji spawalniczej w celu obalenia spawanej wiązki w pozycji poziomej.

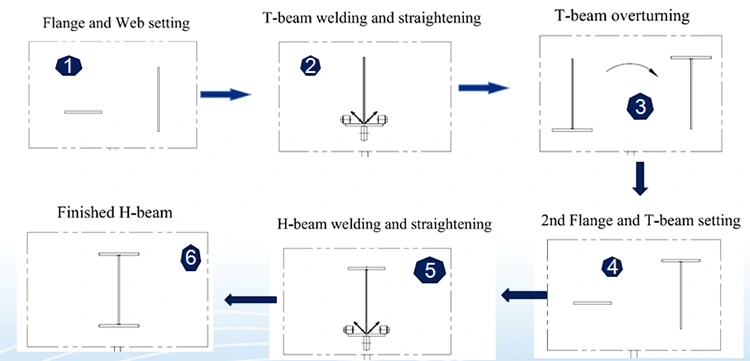

T Belka i przepływ produkcji wiązki H

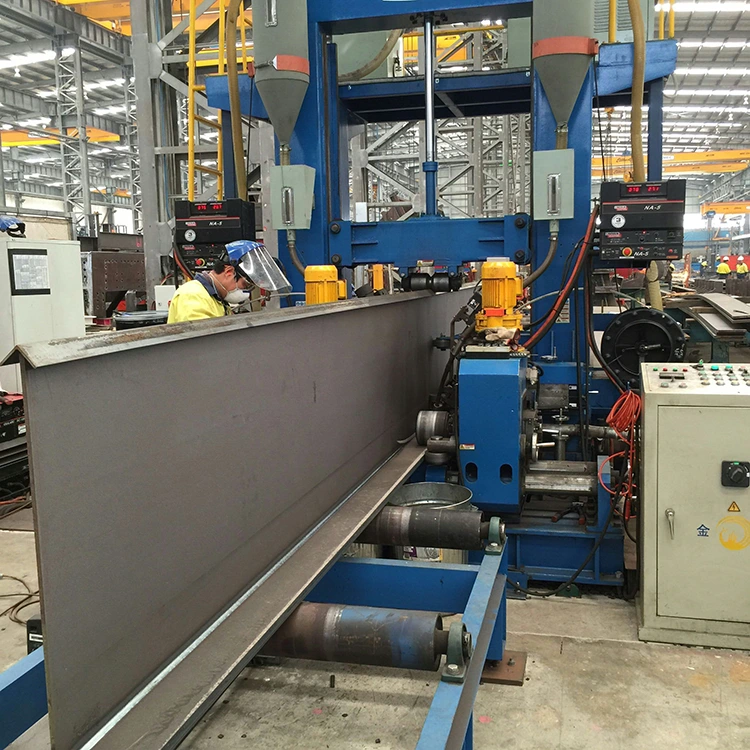

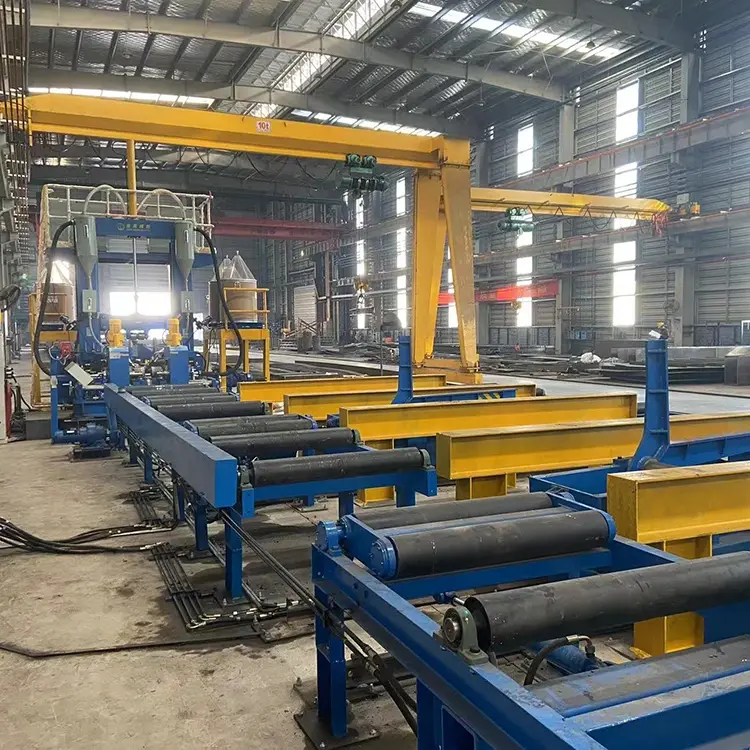

Zintegrowane linie spawalnicze H 3 w 1 zainstalowane w fabryce użytkowników
